中間立坑について





中間立坑の概要

　中間立坑本体工事は、平成23年度から事業に着手し、平成25年度から施工を開始し、平成29年3月に完成しました。この中間立坑は、直径25.5m（内径19.5m）、深さ62.1mの円筒形であり、流入口から調節池（トンネル）へ流入させる機能と流入した水をポンプにより排水する2つの機能を有しています。

中間立坑の施工手順

施工方法は、ニューマチックケーソン工法で、以下の手順により施工しました。



土砂セントル工事～刃口金物設置工事

	平成26年８月～10月施工





1ロット(底版)躯体構築工事・2ロット(側壁①)躯体構築工事

	平成26年10月～12月施工





ケーソン設備設置工事

	平成27年２月～３月施工





3ロット(側壁②)躯体構築工事・タワークレーン設置工事

	平成27年5月施工





4~6ロット(側壁③④⑤)躯体構築工事

	平成27年5月～10月施工







無人化掘削工

	平成27年11月開始





中埋コンクリート工

	平成28年９月～28年11月施工







 工法紹介

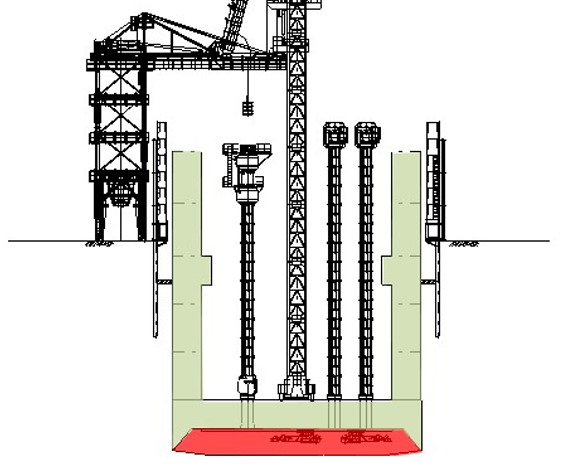

中間立坑は、ニューマチックケーソン工法で施工しています。

ニューマチックケーソンの「Pneumatic」とは「空気の」、「Caisson」は「潜函（せんかん）」という意味です。

コップを逆さまにして水中に沈めると、中の空気圧と外の水圧がつりあった状態になります。この空気はコップを深く沈めるほど、水圧によって圧縮されますが、コップ内に空気を送ると、空気圧が大きくなり、コップ内の水を排除することができます。

ニューマチックケーソン工法は、これを応用したもので、地下水と同じ圧力の圧縮空気を作業室に送り、作業室から地下水を排除することによって、ドライな環境で掘削することができます。また、掘削と躯体の構築・沈下を繰り返して施工するため、仮土留を使用せずに立坑を築造しました。
